Produktbeschreibung
Eigenschaften

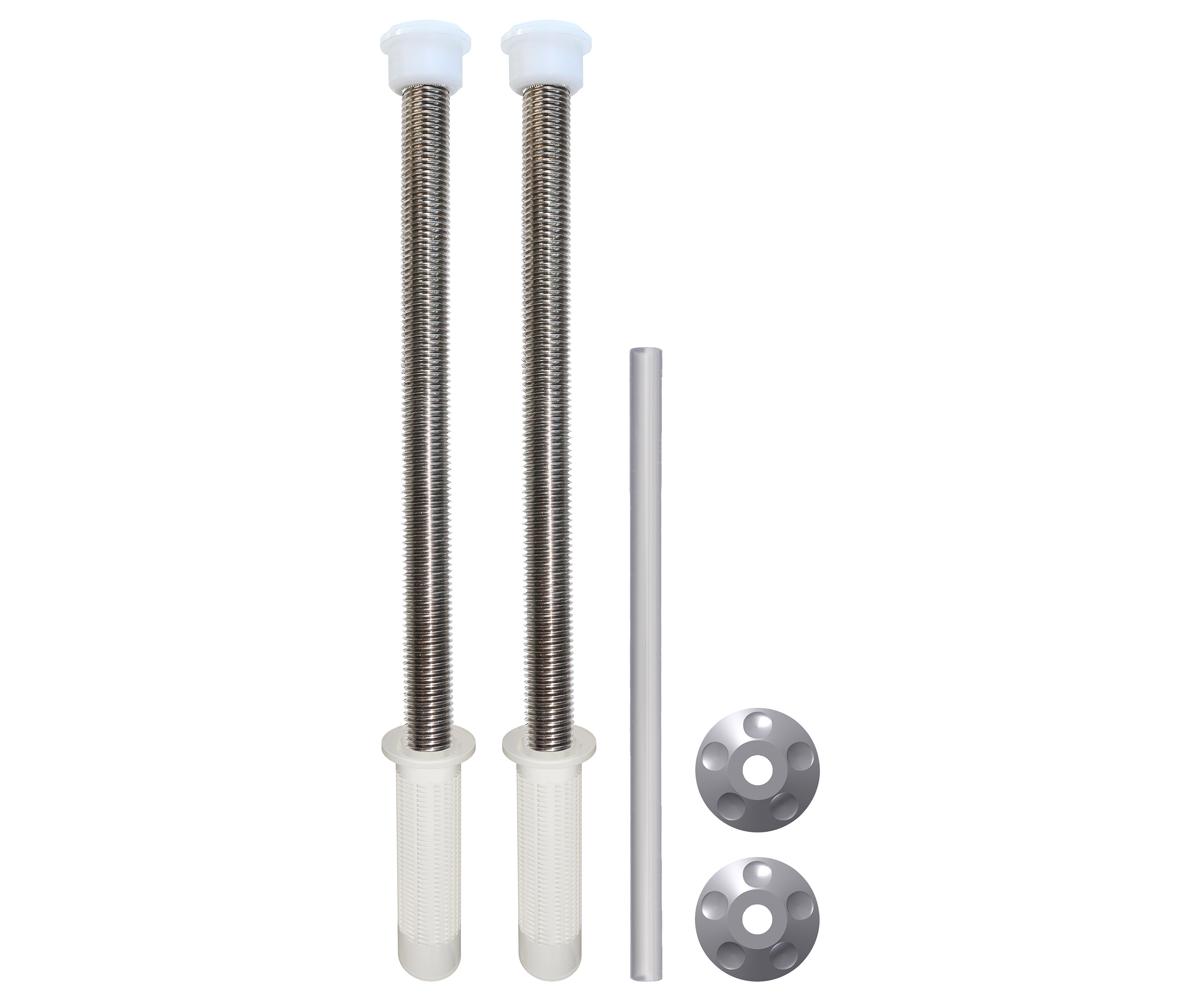

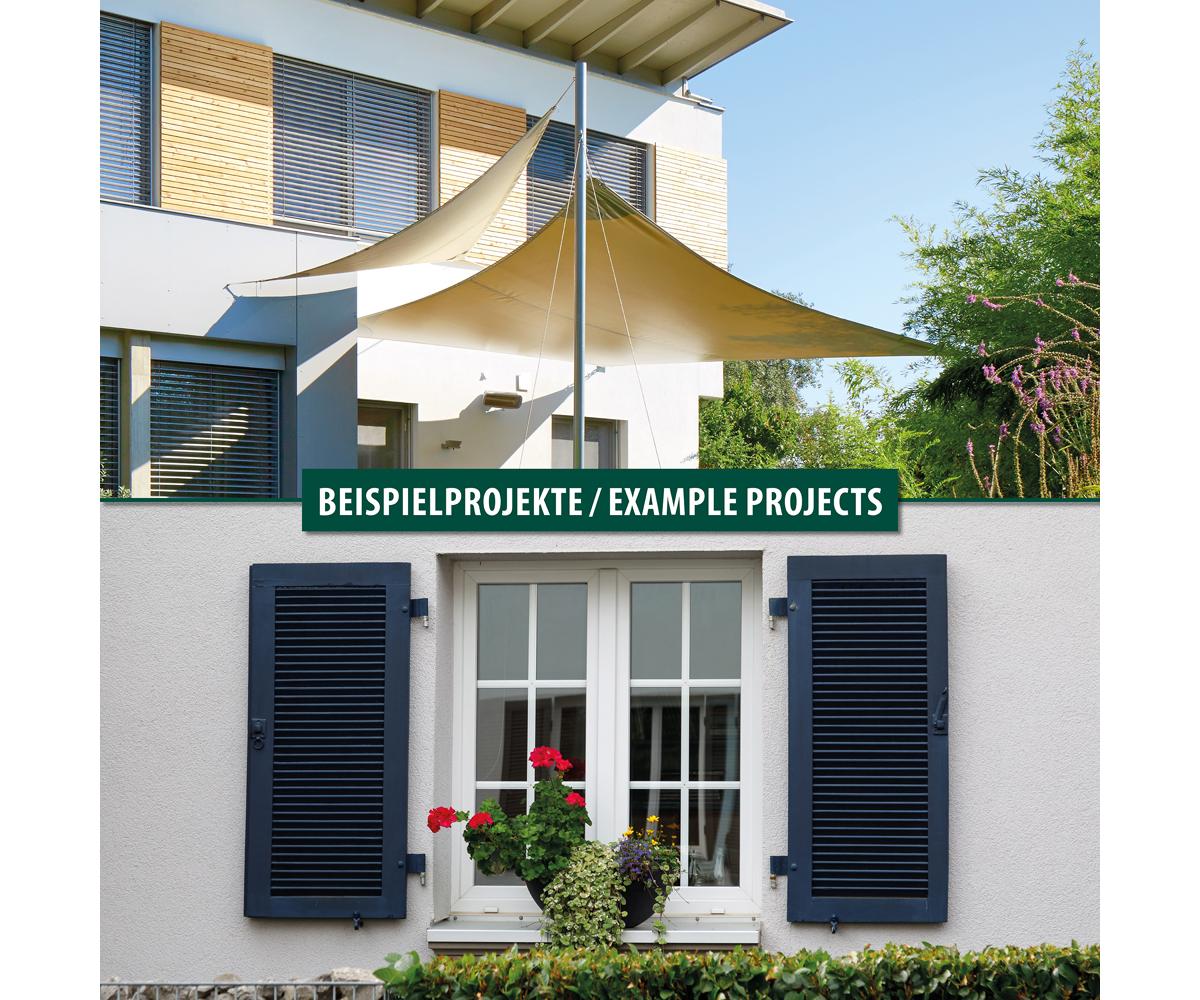

- Hervorragend geeignet für die Montage von Fensterklappläden sowie Sonnensegeln
- Variabler M10 oder M12 Gewindeanschluß für Kloben oder Ringschrauben
- Geeignet für Dämmstoffstärken bis 220 mm und Klinkerfassaden
- Flexible Abdeckkappe schützt vor Regen und Spritzwasser
Beschreibung & Einsatzbereich
- Schwerlast-Abstandsbefestigung bei Dämmungen und Klinker
- Praktisch kein Energieverlust und keine Wärmebrücken durch Edelstahl A4
- Einfache und schnelle Montage

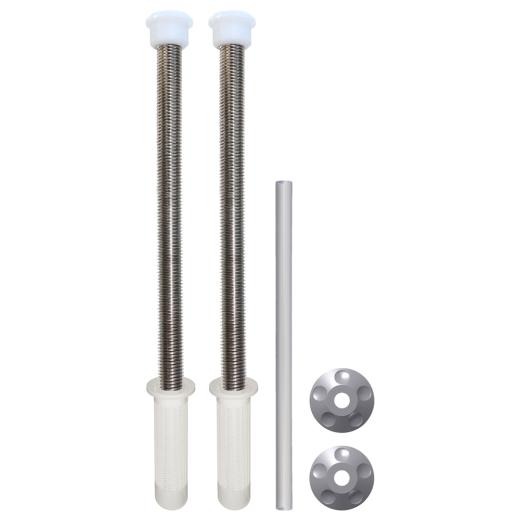

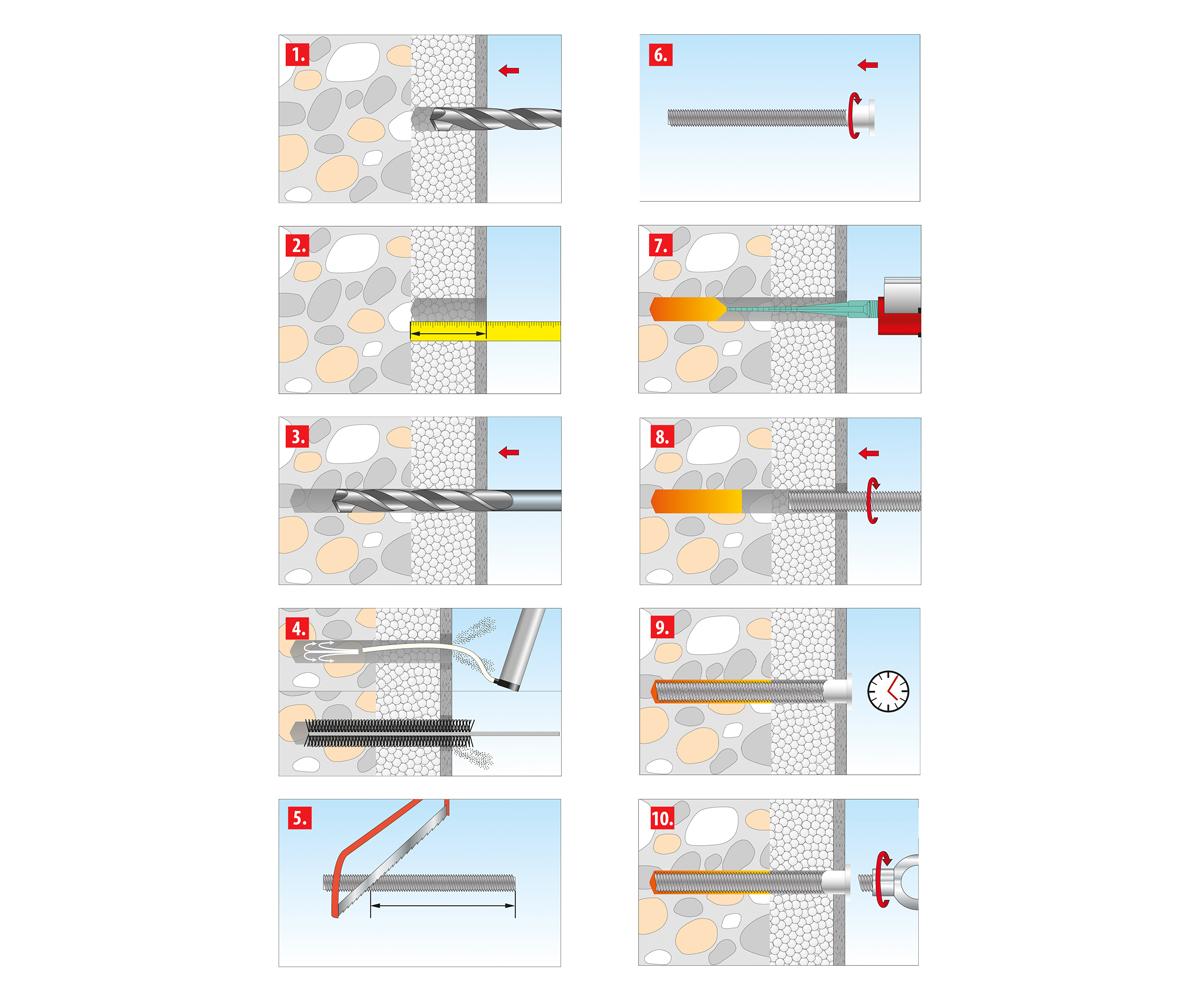

Verarbeitung & Montage
- Die Wärmedämmung bis zum festen Untergrund durchbohren.
Beton/Vollstein Ø 18mm • Lochstein Ø 20 mm - Tiefe der nichttragenden Schichten messen
- Bohrloch mit Bohrlochtiefe h0 (siehe ETA Anhang 1) im Baustoff erstellen.
Beton: Ø18x80 • Vollstein: Ø18x100 • Lochstein: Ø20x90 - Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen
- Lochstein: Mit Hilfe der Gewindestange Siebhülse ins Bohrloch schieben bis Kragen am Baustoff anliegt

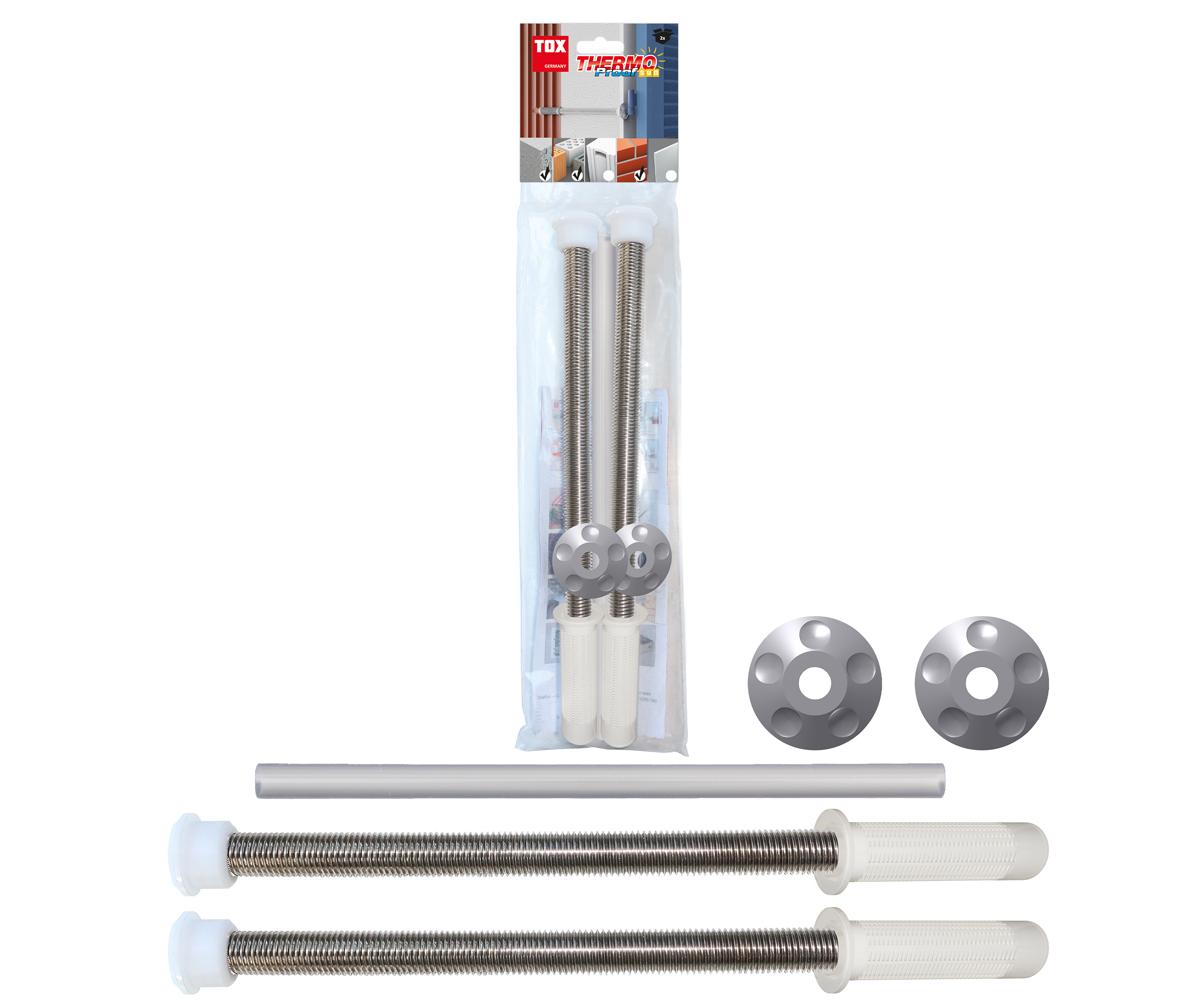

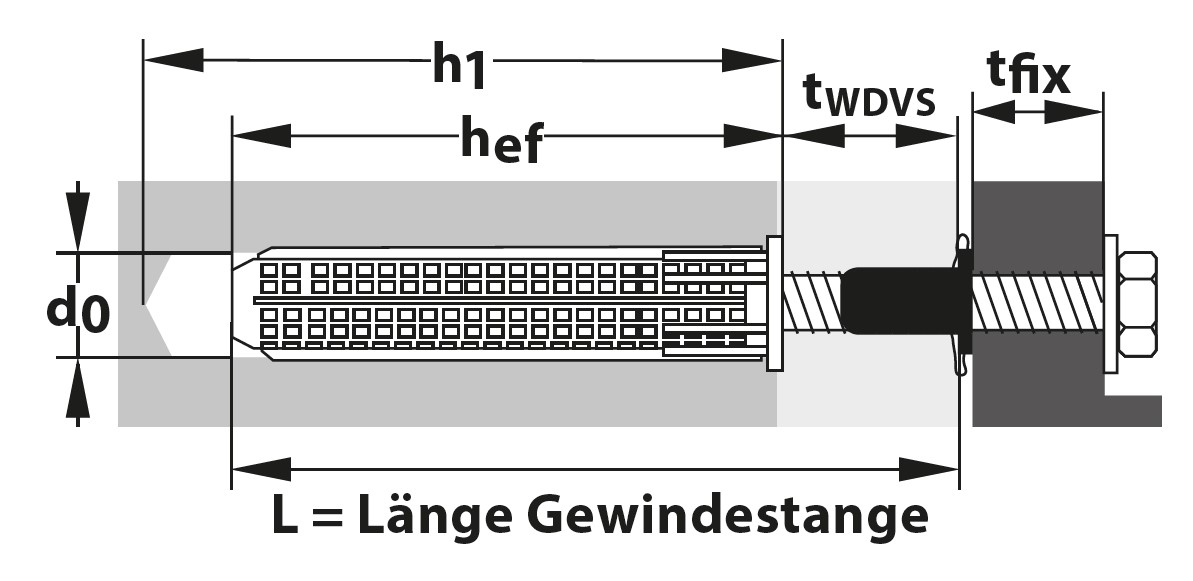

- Gewindestange auf benötigte Länge (hef + tWDVS + 2 mm) kürzen
- Bohrloch reinigen: Vor dem Setzen der Gewindestange bzw. Siebhülse ist das Bohrloch gemäß ETA Anhang 1 des verwendeten Injektionssystems zu reinigen
- Iso-Spacer (mit Mutter M16) bis zur Mutterarretierung aufschrauben
- Beton/Vollstein: Bohrloch zu 2/3 mit Injektionssystem füllen.
Bei Lochtiefe ? 190 mm Verlängerungsschlauch verwenden - Lochstein: Siebhülse komplett mit Injektionssystem füllen.
Bei Lochtiefe ? 190 mm Verlängerungsschlauch verwenden - Gewindestange drehend einschieben bis Kragen des vormontierten Iso-Spacer vollständig anliegt
- Den TOX Injektionsmörtel gemäß den Aushärtezeiten der im Anhang 1 aufgeführten ETA’s aushärten lassen
- Anbauteil mit Schraube/Gewindestange (Länge = Einschraubtiefe + Anbauteildicke) befestigen (Min. Einschraubtiefe: M10 = 10 mm / M12 = 12 mm; Max. Einschraubtiefe: M10/M12 = 34 mm)
Technische Daten:
Dübeldurchmesser | M16 | [mm] |
Dübellänge | 0 | [mm] |
Schraubengröße | - | [ø mm] |
Schraubenlänge | - | [mm] |
Bohrerdurchmesser | do | 0 | [mm] |
min. Bohrlochtiefe | h1 | 0 | [mm] |
min. Setztiefe | hef | 0 | [mm] |
Diesen Artikel haben wir am 22.06.2023 in unseren Katalog aufgenommen.
