Langschaftdübel mit Zweifach-Spreizung für fischer Standard-Gerüstverankerung GS 12 für Befestigungen in Lochstein und Porenbeton.
Top Features:
- Optimale Haltewerte zusammen mit fischer Gerüstöse GS 12.
- Geeignet für Befestigungen in Lochstein und Porenbeton.
- Aus hochwertigem Nylon.
- Rand verhindert Tieferrutschen und Abplatzungen.
- Randnahe Befestigung dank schlanker Spreizgeometrie.
Produktbeschreibung:

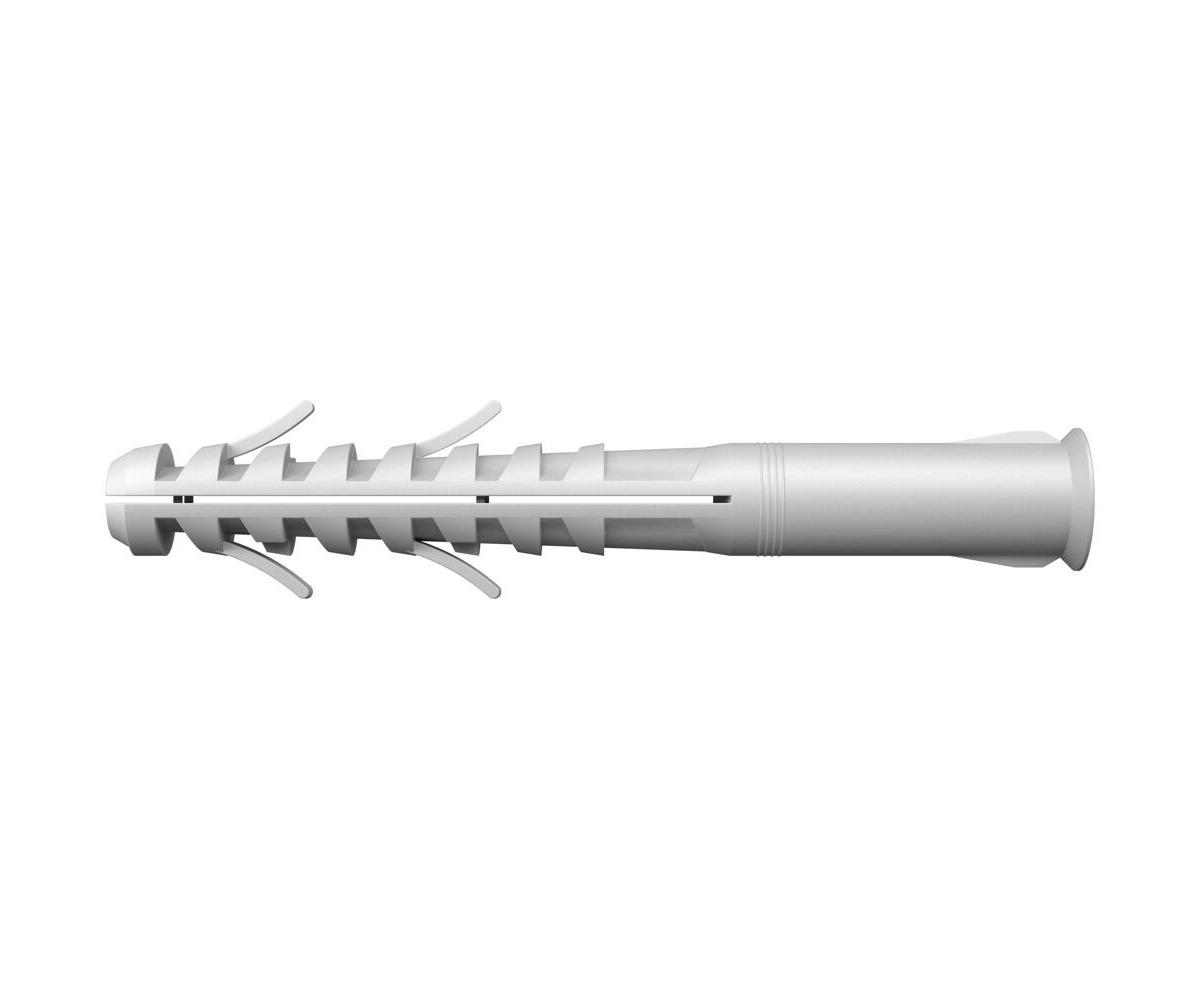

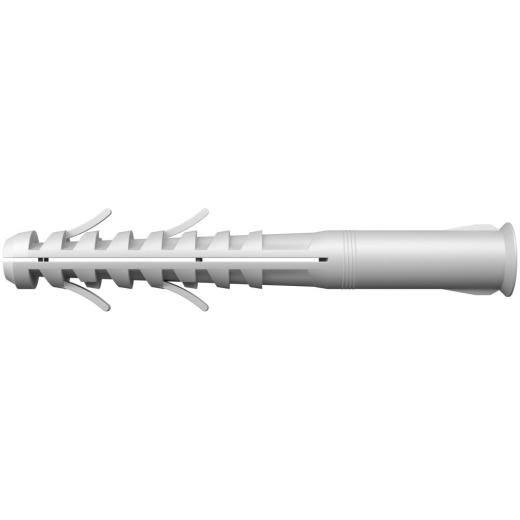

- Der fischer Dübel S 16 H R ist ein aus hochwertigem Nylon hergestellter Spreizdübel zur Aufnahme der fischer Gerüstöse GS 12.
- Die Spreizflügel verhindern ein Mitdrehen und erleichtern die Montage.
- Beim Eindrehen der Gerüstöse verspreizt die Spreizzone und verankert sicher im Baustoff.
- Bei Montage in Randnähe den Dübel so drehen, dass die Spreizkraft parallel zum Rand wirkt.
Vorteile:
- Das optimale Zusammenwirken von Gerüstöse und Dübel ermöglicht hohe Haltewerte und bietet dadurch mehr Sicherheit.
- Die Verankerungstiefe von 90 mm bietet besondere Vorteile bei der Verankerung in Lochstein und Porenbeton.
Anwendungen:
In Kombination mit GS 12:

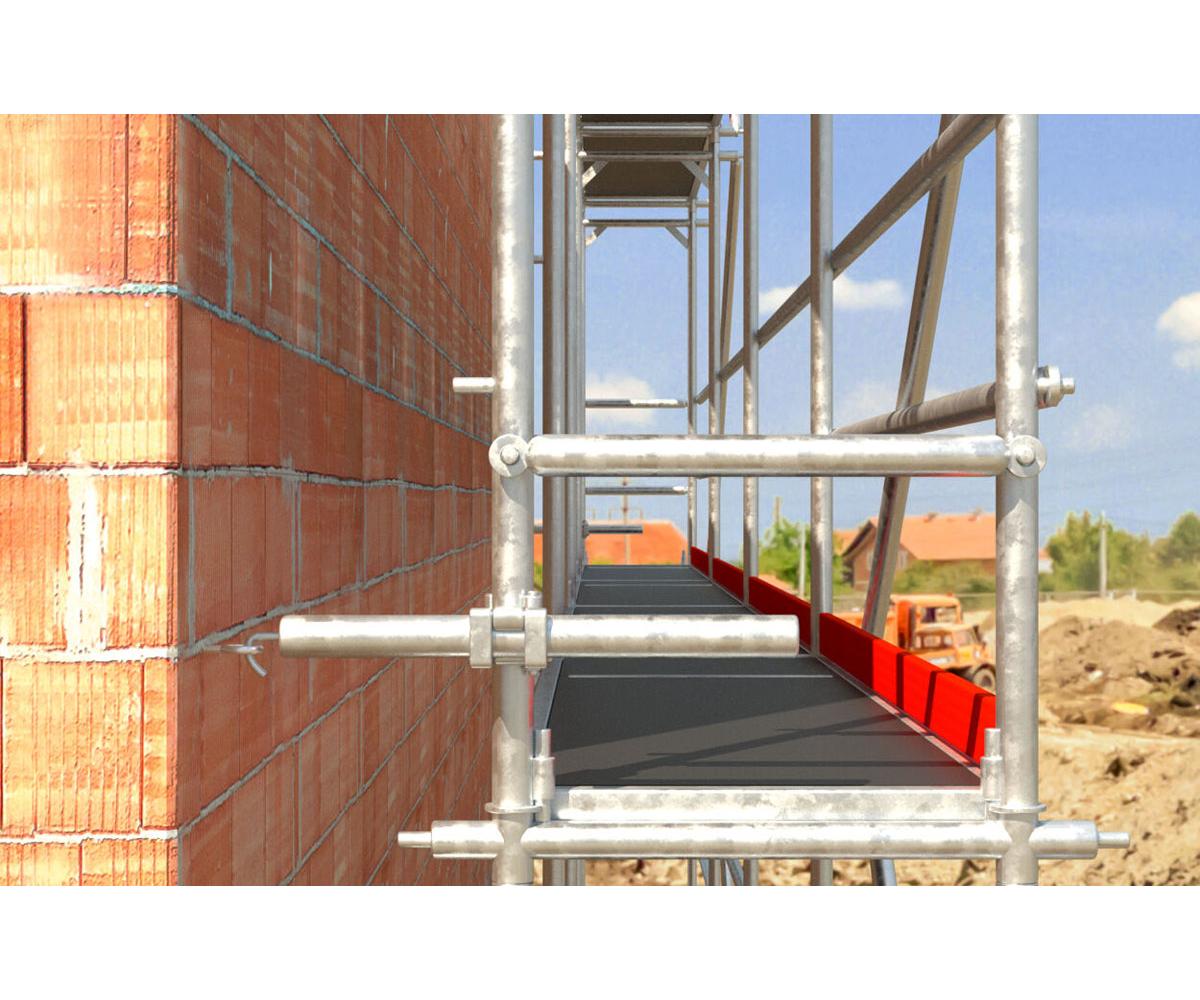

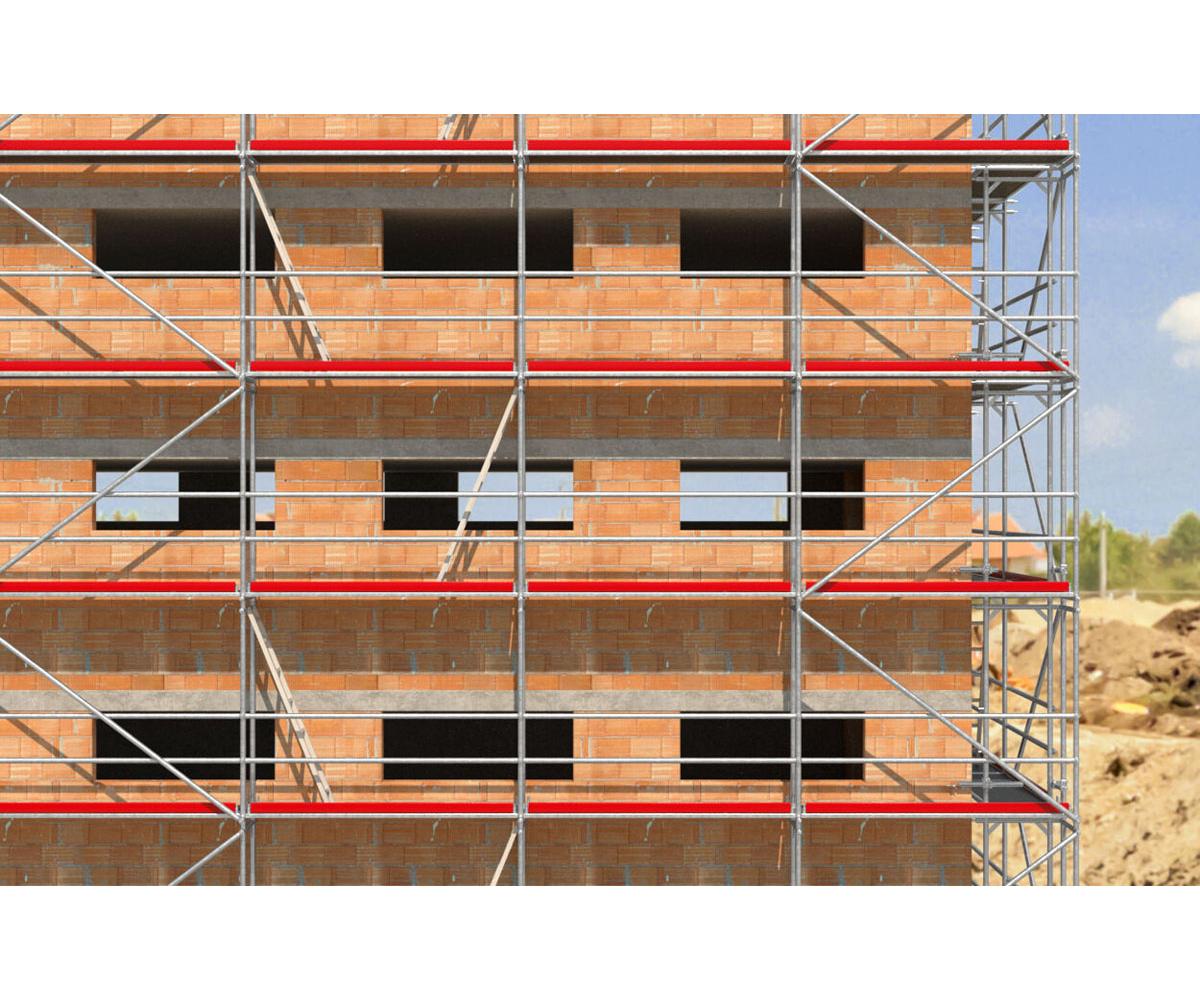

- Fassadengerüste
- Seile
- Ketten
- Rankgerüste
- Leuchten
- Wäscheleinen
- Blumenampeln
Baustoffe:
GS 12 + S 16 H R geeignet für:
- Hochlochziegel
- Kalksand-Lochstein
- Porenbeton
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.
Funktionsweise:
- Um die maximale Tragfähigkeit zu erzielen, dürfen Nylondübel nur einmalig verwendet werden.
- Nicht für Schaukeln, Hängematten o. ä. geeignet
Technische Daten:

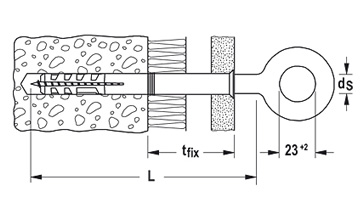

Bohrernenndurchmesser | do | 16 | [mm] |
Dübellänge | l | 100 | [mm] |
Min. Bohrlochtiefe bei Durchsteckmontage | h2 | 120 | [mm] |
Effektive Verankerungstiefe | hef | 90 | [mm] |
Min. Verankerungstiefe | hef | 90 | [mm] |
Max. Dicke des Anbauteils | tfix | 10 | [mm] |
Min. Einschraubtiefe | IE,min | 105 | [mm] |
fischer-Sicherheitsschraube | ds x ls | 12 | [mm] |
