fischer Dübel S 16 H 135 R

Top Features:

Produktbeschreibung:

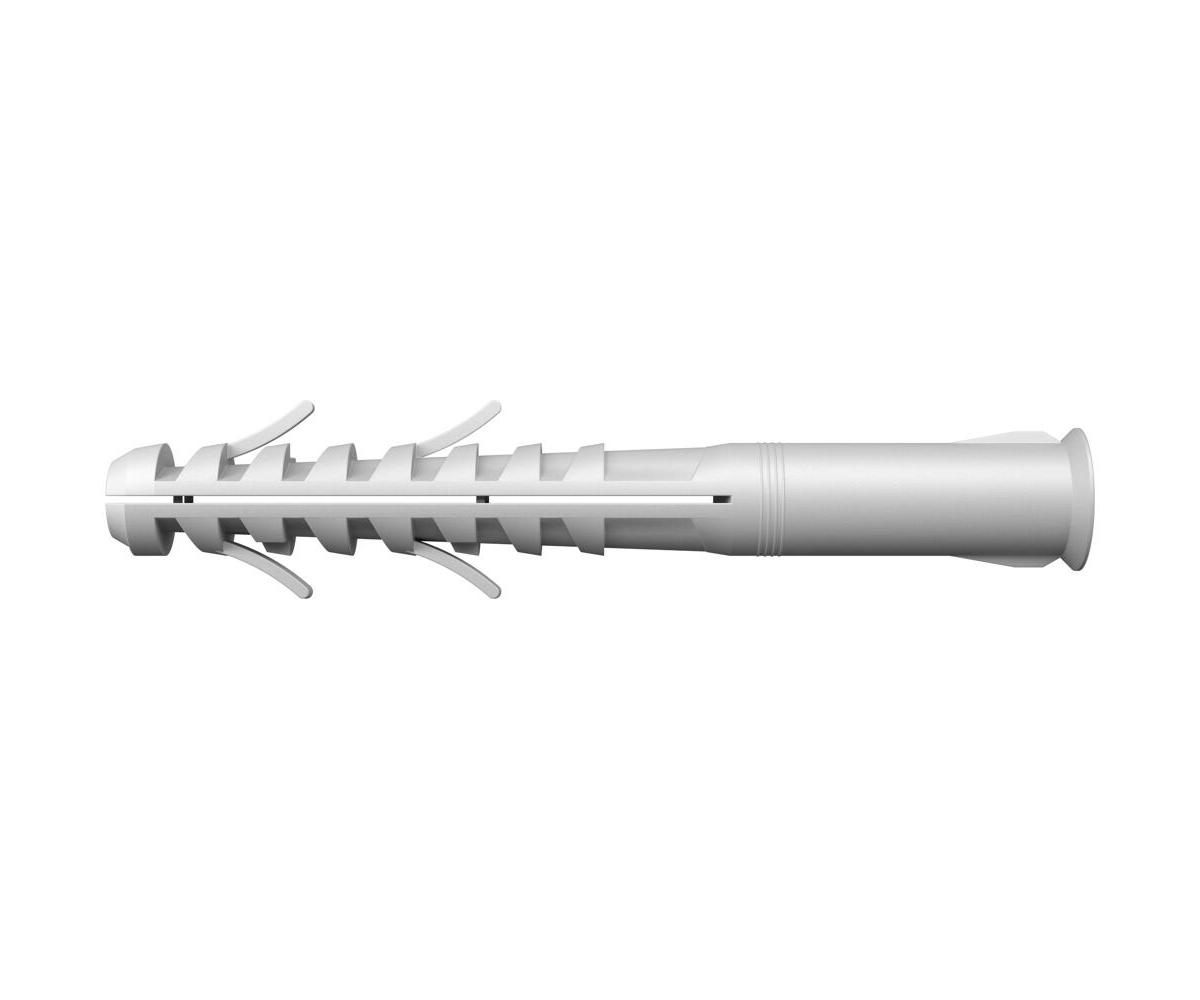

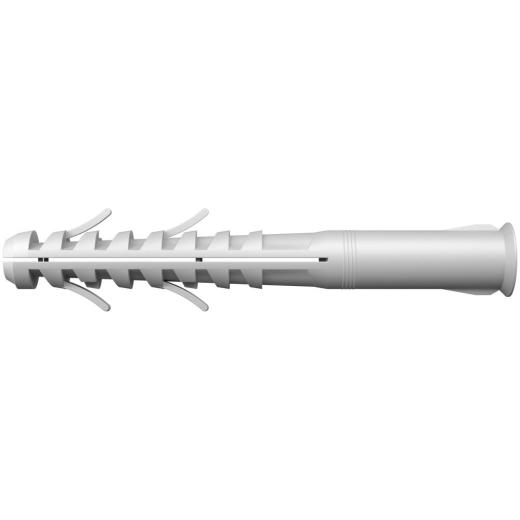

Der fischer Dübel S 16 H R ist ein aus hochwertigem Nylon hergestellter Spreizdübel zur Aufnahme der fischer Gerüstöse GS 12.
Die Spreizflügel verhindern ein Mitdrehen und erleichtern die Montage.
Beim Eindrehen der Gerüstöse verspreizt die Spreizzone und verankert sicher im Baustoff.
Bei Montage in Randnähe den Dübel so drehen, dass die Spreizkraft parallel zum Rand wirkt.

Vorteile:

Das optimale Zusammenwirken von Gerüstöse und Dübel ermöglicht hohe Haltewerte und bietet dadurch mehr Sicherheit.
Die Verankerungstiefe von 90 mm bietet besondere Vorteile bei der Verankerung in Lochstein und Porenbeton.

Anwendungen:

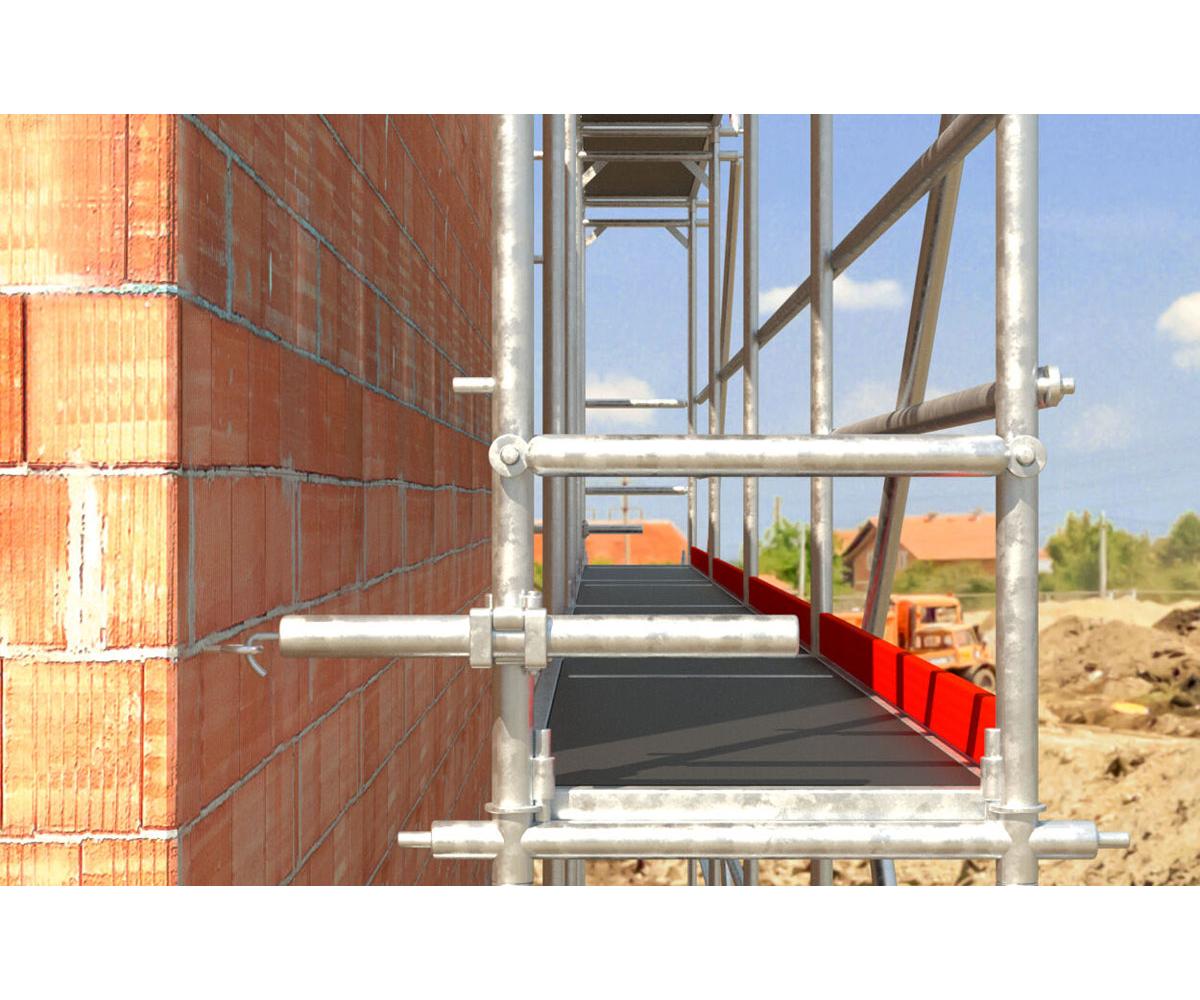

In Kombination mit GS 12:

Baustoffe:

GS 12 + S 16 H R geeignet für:

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Funktionsweise:

Um die maximale Tragfähigkeit zu erzielen, dürfen Nylondübel nur einmalig verwendet werden.
Nicht für Schaukeln, Hängematten o. ä. geeignet

Technische Daten:

Bohrernenndurchmesser	d_o	16	[mm]
Dübellänge	l	135	[mm]
Min. Bohrlochtiefe bei Durchsteckmontage	h₂	155	[mm]
Effektive Verankerungstiefe	h_ef	90	[mm]
Min. Verankerungstiefe	h_ef	90	[mm]
Max. Dicke des Anbauteils	t_fix	45	[mm]
Min. Einschraubtiefe	I_E,min	140	[mm]
fischer-Sicherheitsschraube	d_s x l_s	12	[mm]
