Langschaftdübel mit Zweifach-Spreizung für fischer Universal-Ösenschraube GS für Befestigungen in Lochstein.
Top Features:
- Optimale Haltewerte zusammen mit fischer Universal-Ösenschraube.
- Geeignet für Befestigungen in Lochstein.
- Aus hochwertigem Nylon.
- Rand verhindert Tieferrutschen und Abplatzungen.
- Randnahe Befestigung dank schlanker Spreizgeometrie.
Produktbeschreibung:

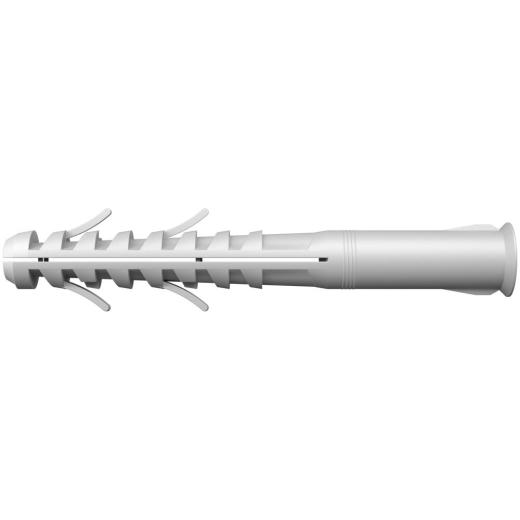

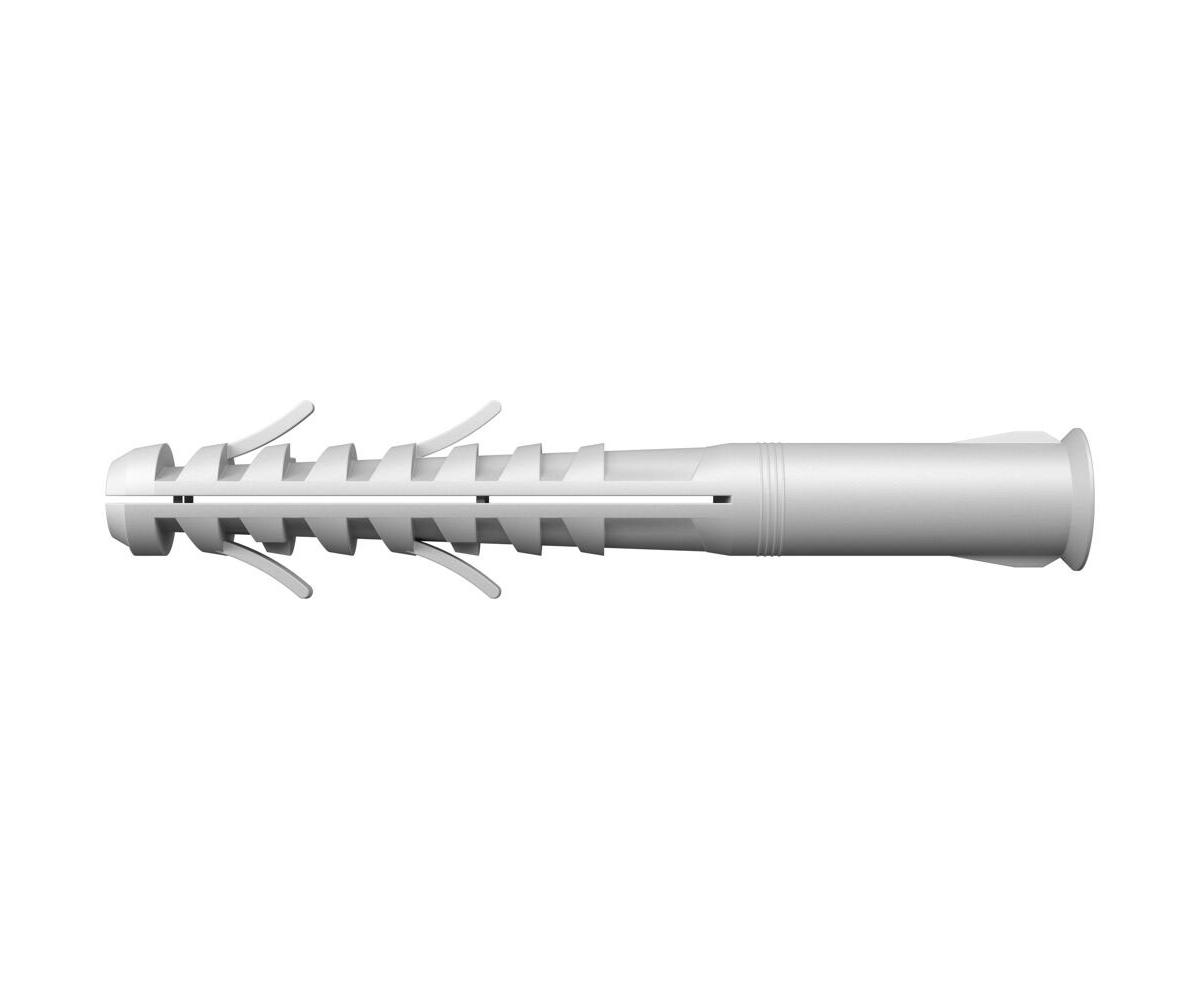

- Der fischer Dübel S 14 R ist ein aus hochwertigem Nylon hergestellter Spreizdübel zur Aufnahme der fischer Universal-Ösenschraube GS.
- Die Spreizflügel verhindern ein Mitdrehen und erleichtern die Montage.

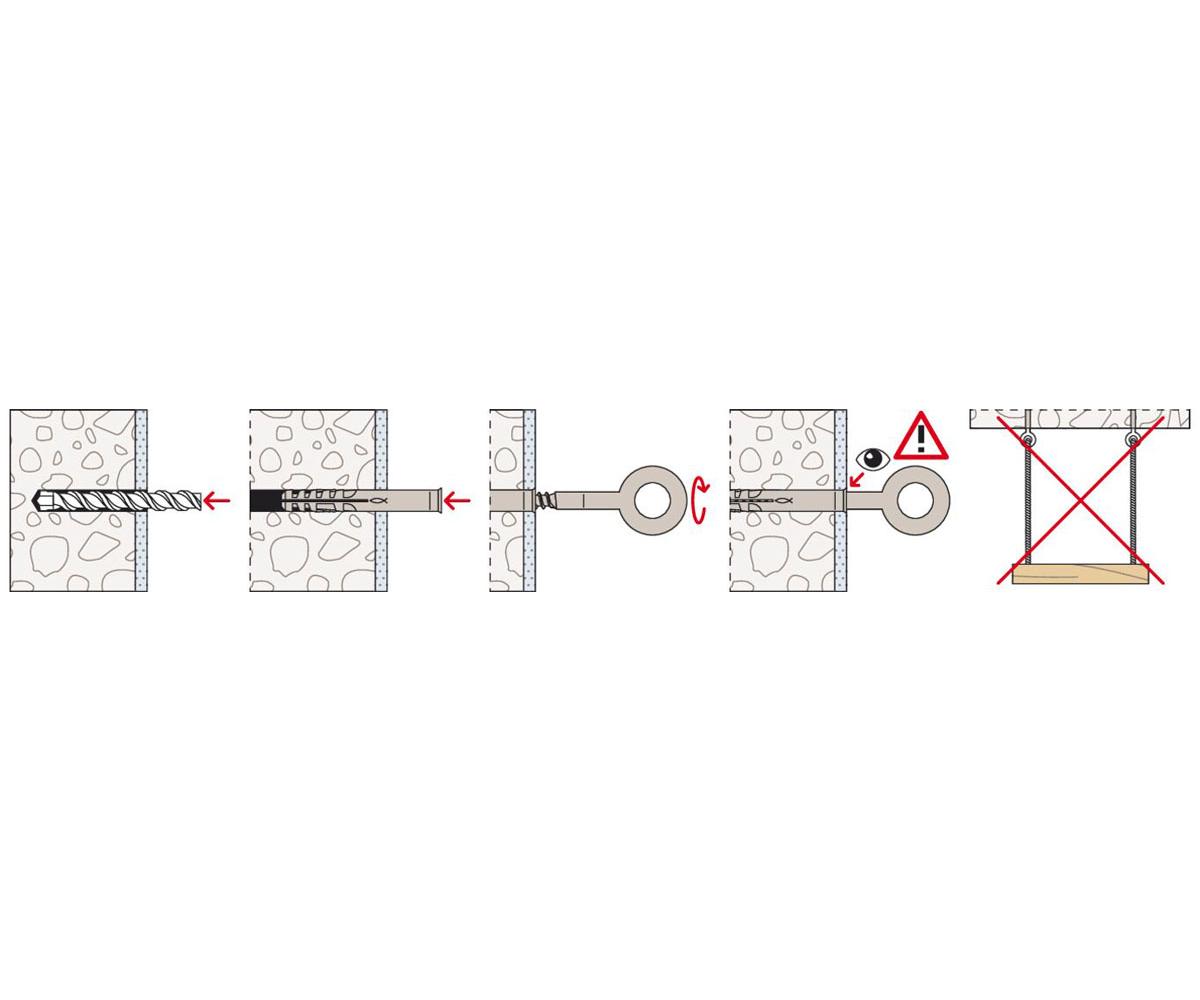

- Beim Eindrehen der Universal-Ösenschraube verspreizen die zwei Spreizzonen und verankern sicher im Baustoff.
- Bei Montage in Randnähe den Dübel so drehen, dass die Spreizkraft parallel zum Rand wirkt.
Vorteile:
- Das optimale Zusammenwirken von Ösenschraube und Dübel ermöglicht hohe Haltewerte und bietet dadurch mehr Sicherheit.
- Die Verankerungstiefe von 90 mm bietet besondere Vorteile bei der Verankerung in Lochstein.
Anwendungen:
In Kombination mit GS 10:

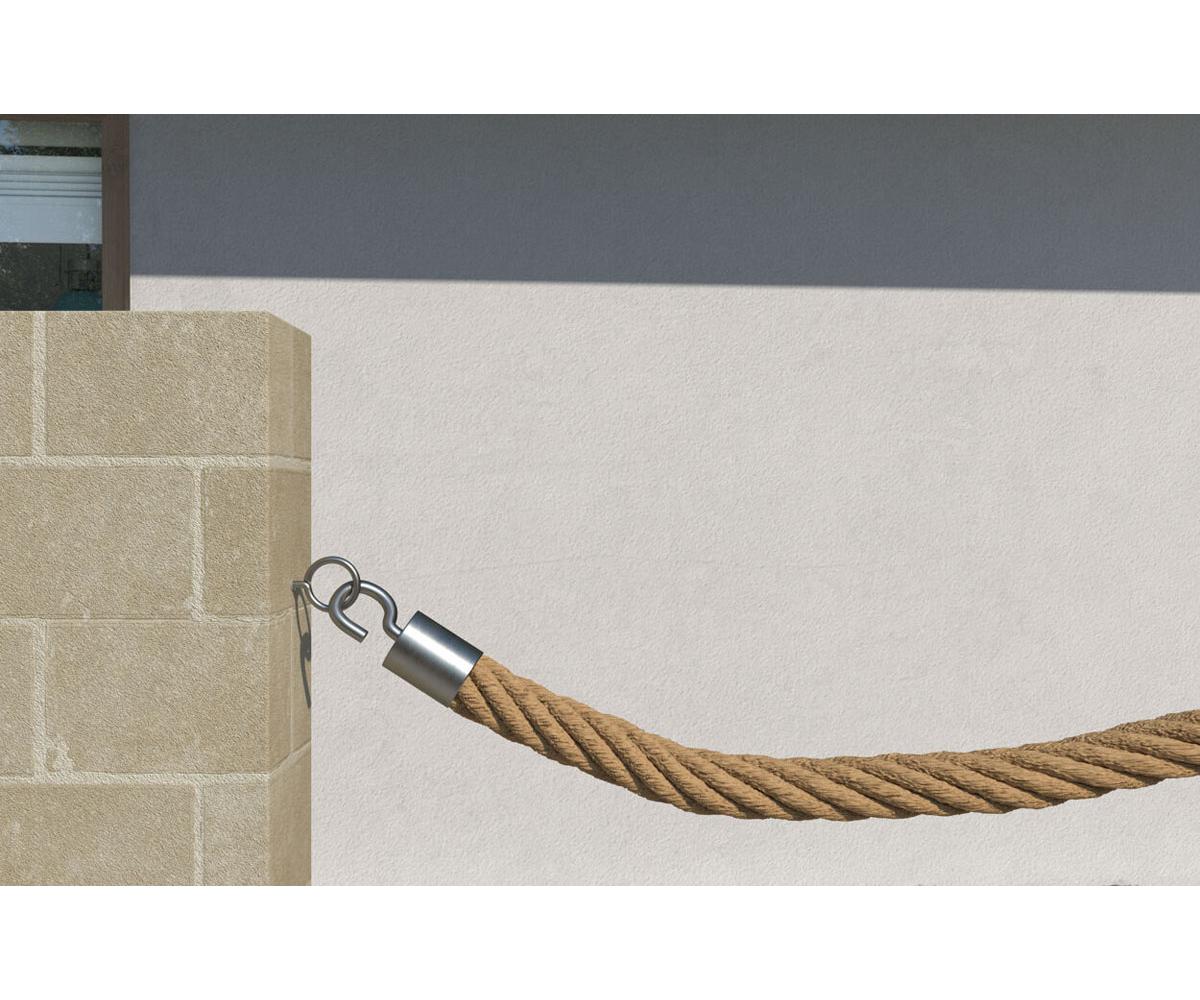

- Seile
- Ketten

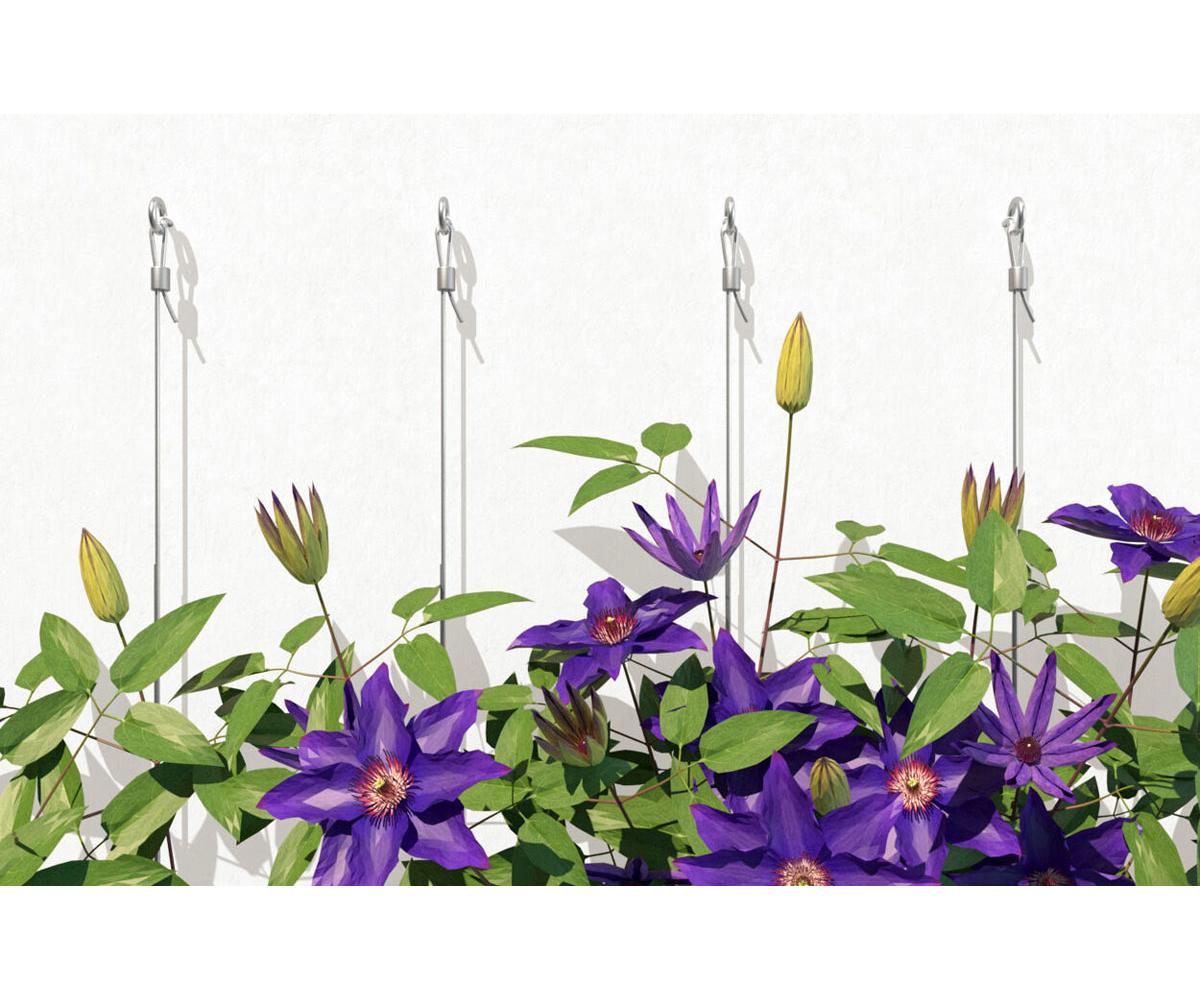

- Rankgerüste
- Leuchten
- Wäscheleinen
- Blumenampeln
Baustoffe:
S 14 H R + GS 10 geeignet für:
- Hochlochziegel
- Kalksand-Lochstein
- Hohlblock aus Leichtbeton
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.
Funktionsweise:
- Die Nylondübel dürfen nur einmalig verwendet werden.
- Nicht für Schaukeln, Hängematten o. ä. geeignet.

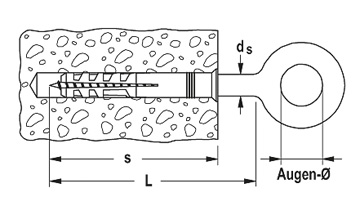

Technische Daten:
Bohrernenndurchmesser | do | 14 | [mm] |
Min. Bohrlochtiefe bei Durchsteckmontage | h1 | 110 | [mm] |
Effektive Verankerungstiefe | hef | 90 | [mm] |
Dübellänge | l | 100 | [mm] |
Max. Dicke des Anbauteils | tfix | 10 | [mm] |
fischer-Sicherheitsschraube | ds x ls | 10 x 105 | [mm] |
Min. Verankerungstiefe | hef | 90 | [mm] |
