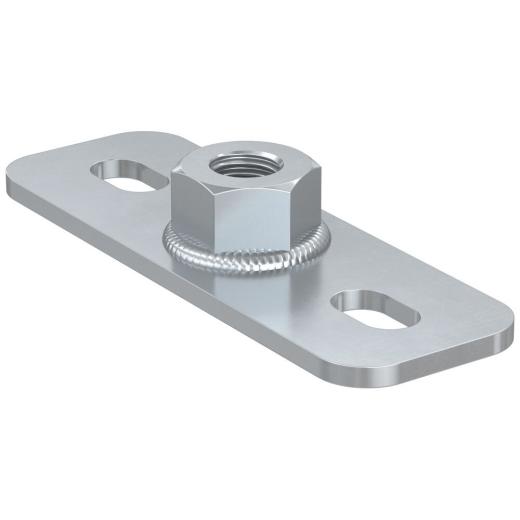

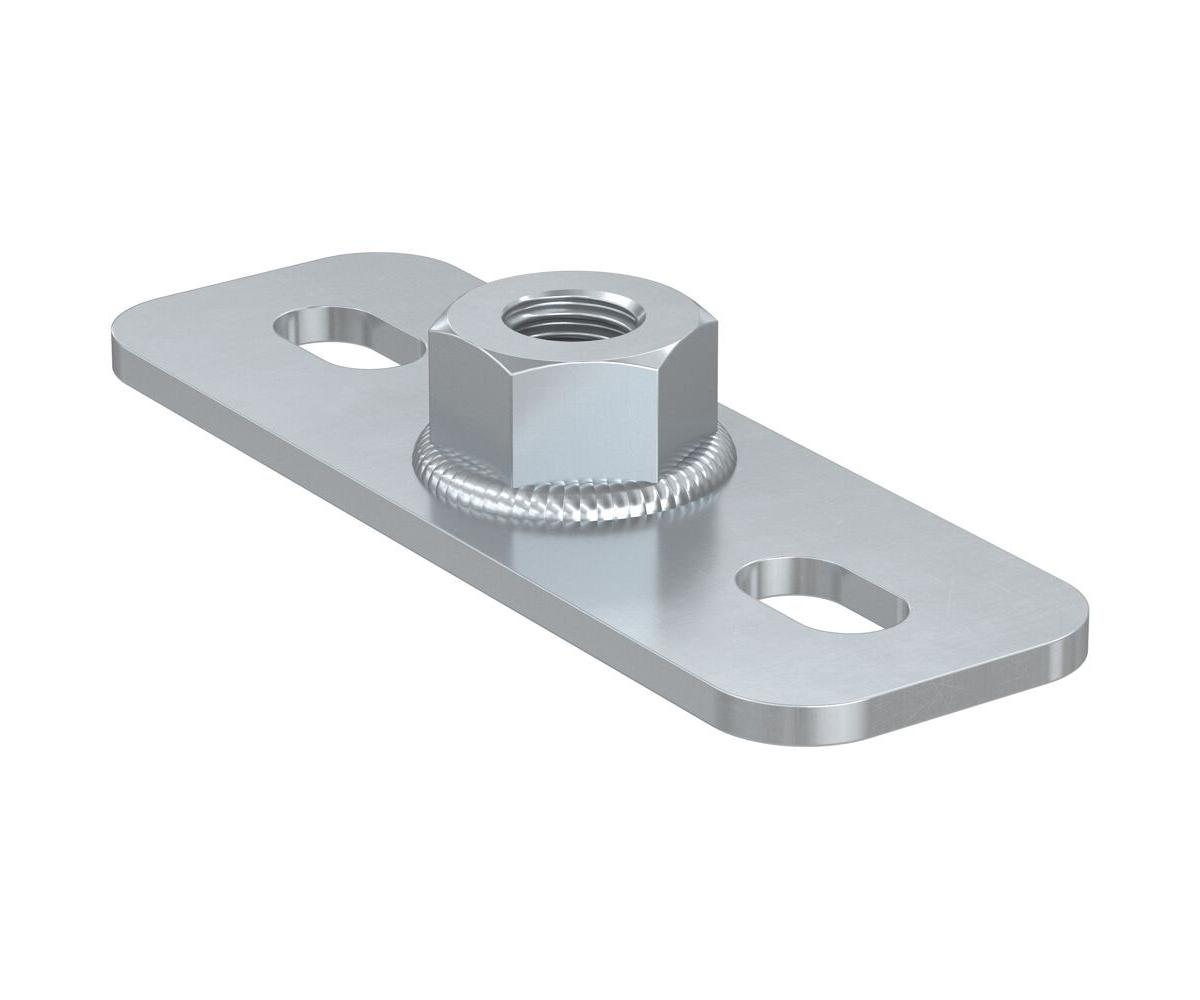

fischer - Grundplatte GPSR M16 | 25 Stück

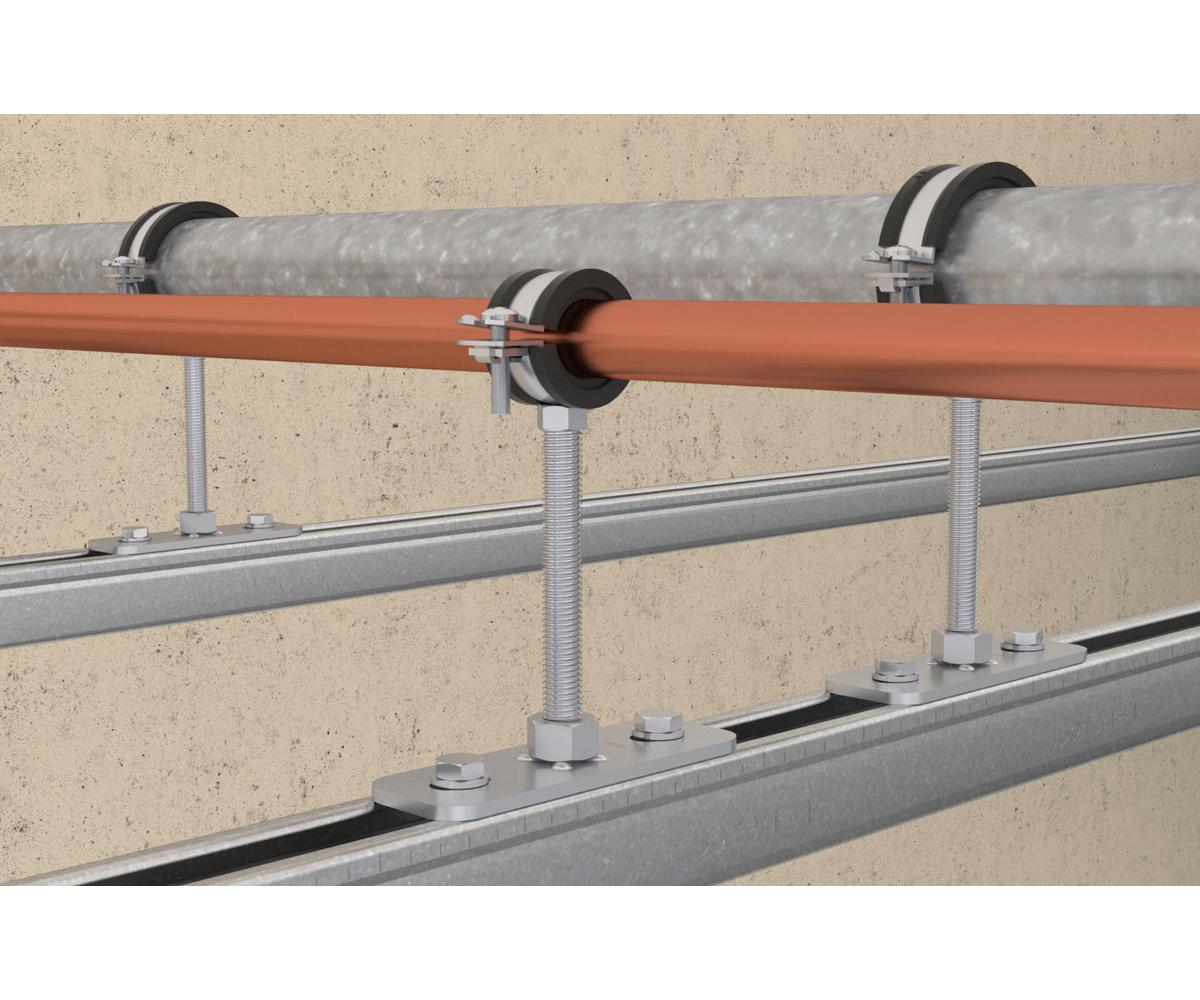

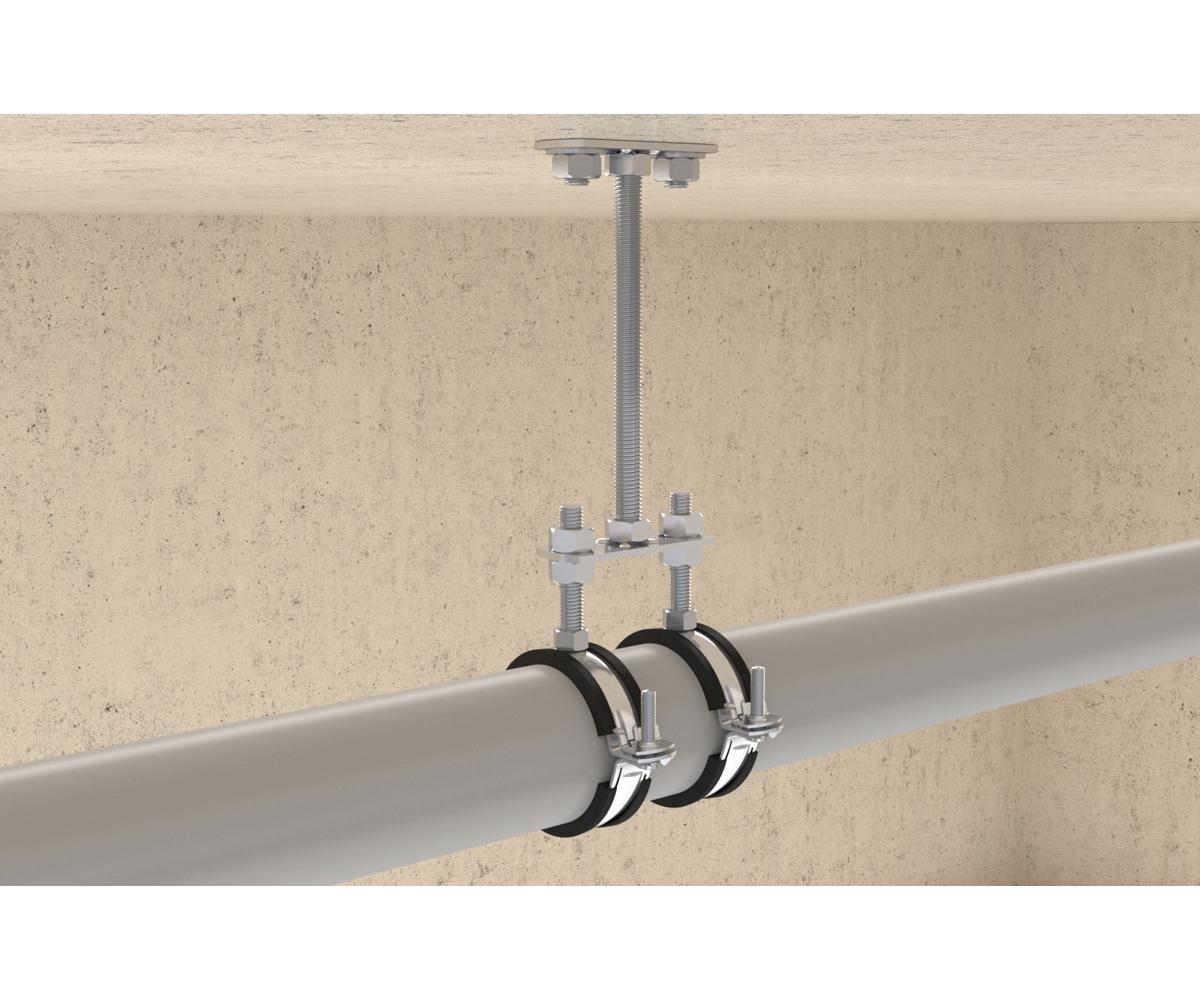

Die fischer Grundplatten GPS / GPSR ermöglichen eine formstabile Verbindung zwischen Untergrund und Rohrleitung mithilfe der entsprechenden Rohrschellen. Die GPS für schwere Lasten. Die Grundplatten können direkt an den Untergrund oder indirekt auf die Schienensysteme FUS montiert werden. Die aufgeschweißten Gewindemuffen in verschiedenen Größen bieten für verschiedene Lasten die passende Anschlussnennweite. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen aus feuerverzinktem und nicht rostendem Stahl für die Installation im Freien und in hochkorrosiver Umgebung.

Vorteile

• Die Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.

Anwendungen

• Herstellung formstabiler Verbindungen zwischen Untergrund und Rohrleitung

Baustoffe
Produkteigenschaften:

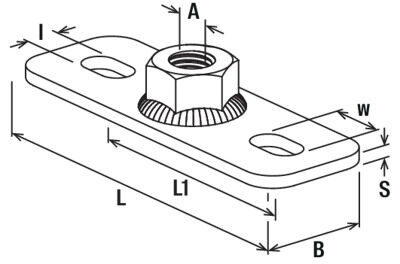

Anschlussgewinde: M16
Breite: 40 [mm]
Breite: 40 [mm]
Lastniveau: mittel
Material: Galvanisch verzinkter Stahl
Gewinde: M16 [mm]
Gewinde: M16
Länge: 120 [mm]
Langloch: 11 x 19 [mm]
Lochabstand: 79 [mm]
Max. empf. statische Last (zentr. Zug): 8 [kN]
Stärke: 4 [mm]
Verzinkung: galvanisch verzinkt, 8 µm
Werkstoff: S 355 MC (Werkstoff-Nr. 1.0976) nach DIN EN 10149 - Alternativ: DD11 (Werkstoff-Nr. 1.0332) nach EN 10111
