Das vielseitige Befestigungssystem mit Injektions-Ankerhülse für Lochstein-Mauerwerk
Produktbeschreibung:
Die fischer Injektions-Ankerhülse FIS H K Kunststoff ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Lochstein-Mauerwerk.
Die Ankerhülse wird dazu in das Bohrloch gesteckt und vom Grund der Ankerhülse mit Injektionsmörtel verfüllt.
Beim Setzen der Ankerstange oder des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein.
Dadurch wird die Last in den Baustoff geleitet.
Mit der Injektions-Ankerhülse können auch nicht tragende Schichten überbrückt werden.
Ausführung:

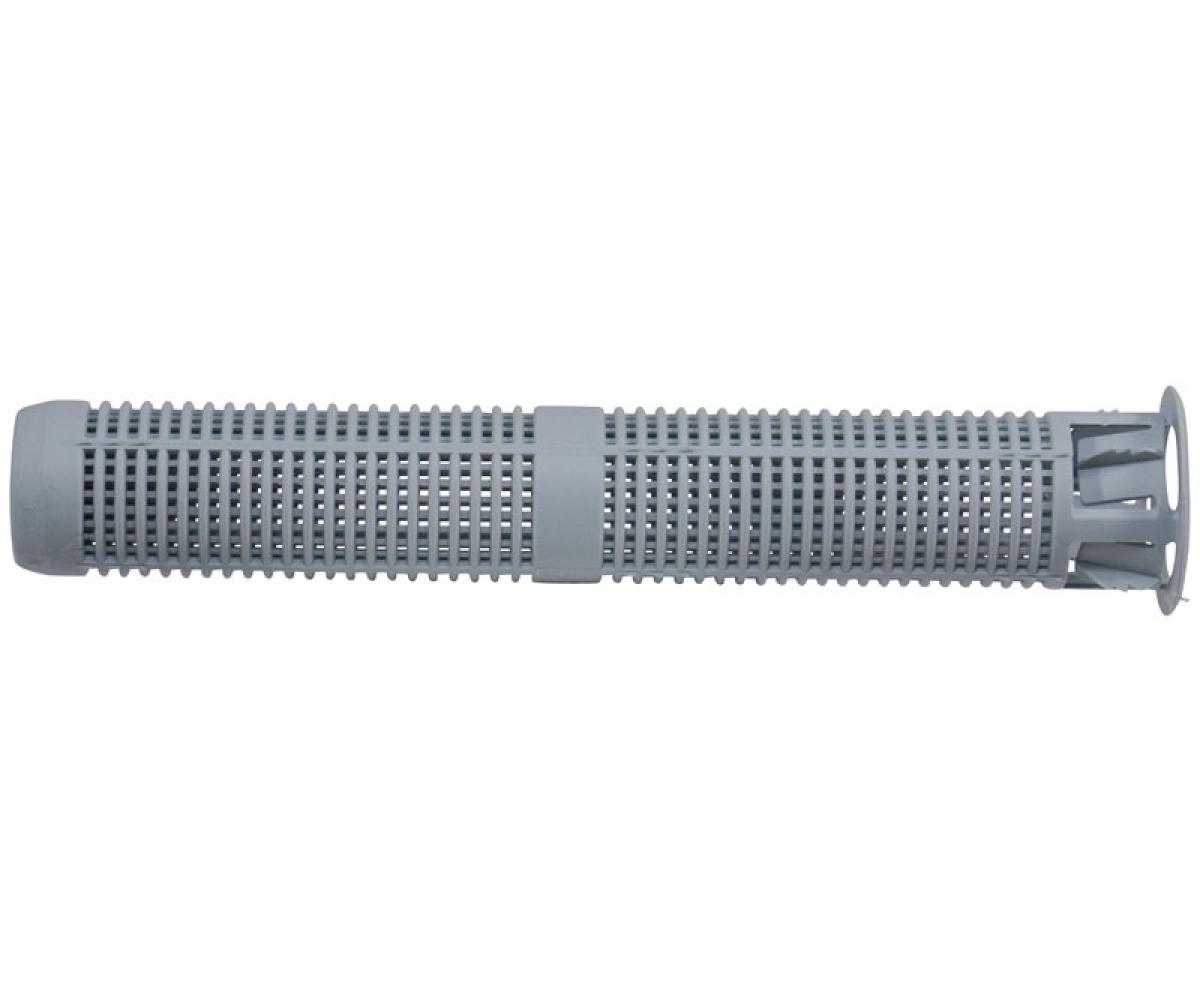

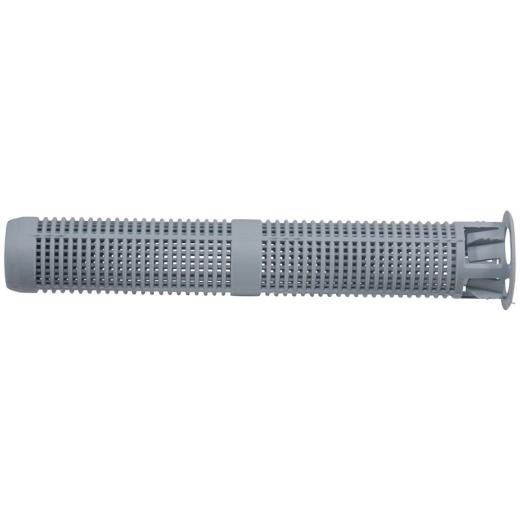

Ankerhülse FIS H 20 x 130 K
Kunststoff
Baustoffe:
Zugelassen für:
Hochlochziegel
Hohlblock aus Leichtbeton
Hohlblock aus Beton
Kalksand-Lochstein
Kalksand-Vollstein
Vollziegel
Auch geeignet für:
Bimsholstegdielen
Hohlkörperdecken und andere Lochsteine
Vollbims und andere Vollbaustoffe
Vorteile:
Die direkte Montage durch das Anbauteil hindurch reduziert die Vorarbeit bei mehreren Befestigungspunkten pro Anbauteil und gewährleistet einen wesentlich einfacheren Montageablauf.
Die Konstruktion der Durchsteckankerhülse FIS H K ermöglicht variable Nutzlängen mit nur einem Produkt und bietet maximale Flexibilität und Wirtschaftlichkeit.
Der verschiebbare Rand in Verbindung mit der Skalierung erleichtert die Anpassung der Ankerhülse auf die gewünschte Nutzlänge.
Die Gitterstruktur der Durchsteckankerhülse ist abgestimmt auf die Injektionsmörtel FIS V und FIS V HIGH SPEED und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.
Funktionsweise:
Je nach Anwendung ist die Verwendung von Hochleistungsmörtel FIS V oder FIS V HIGH SPEED möglich.
Das Injektionssystem ist in Verbindung mit der Durchsteckankerhülse FIS H K geeignet für die Durchsteckmontage.
Die Durchsteckankerhülse wird mit Hilfe der Skalierung und des verschiebbaren Randes auf die Dicke des Anbauteils angepasst und entsprechend abgeschnitten.
Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Hochleistungsmörtel verfüllt. Dabei ist auf die komplette Verfüllung der Ankerhülse auch im Bereich des Anbauteils zu achten.
Beim Setzen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.
Produktdaten:
ETA-Zulassung
ja
Bohrernenndurchmesser (mm)
20
min. Bohrlochtiefe (mm)
140
min. Verankerungstiefe (mm)
110
passend zu
FIS A M12-M16
Füllmenge je Hülse (Skalenteile)
25
Verkaufseinheit (Stück)
20
EAN-Code
4006209467039
