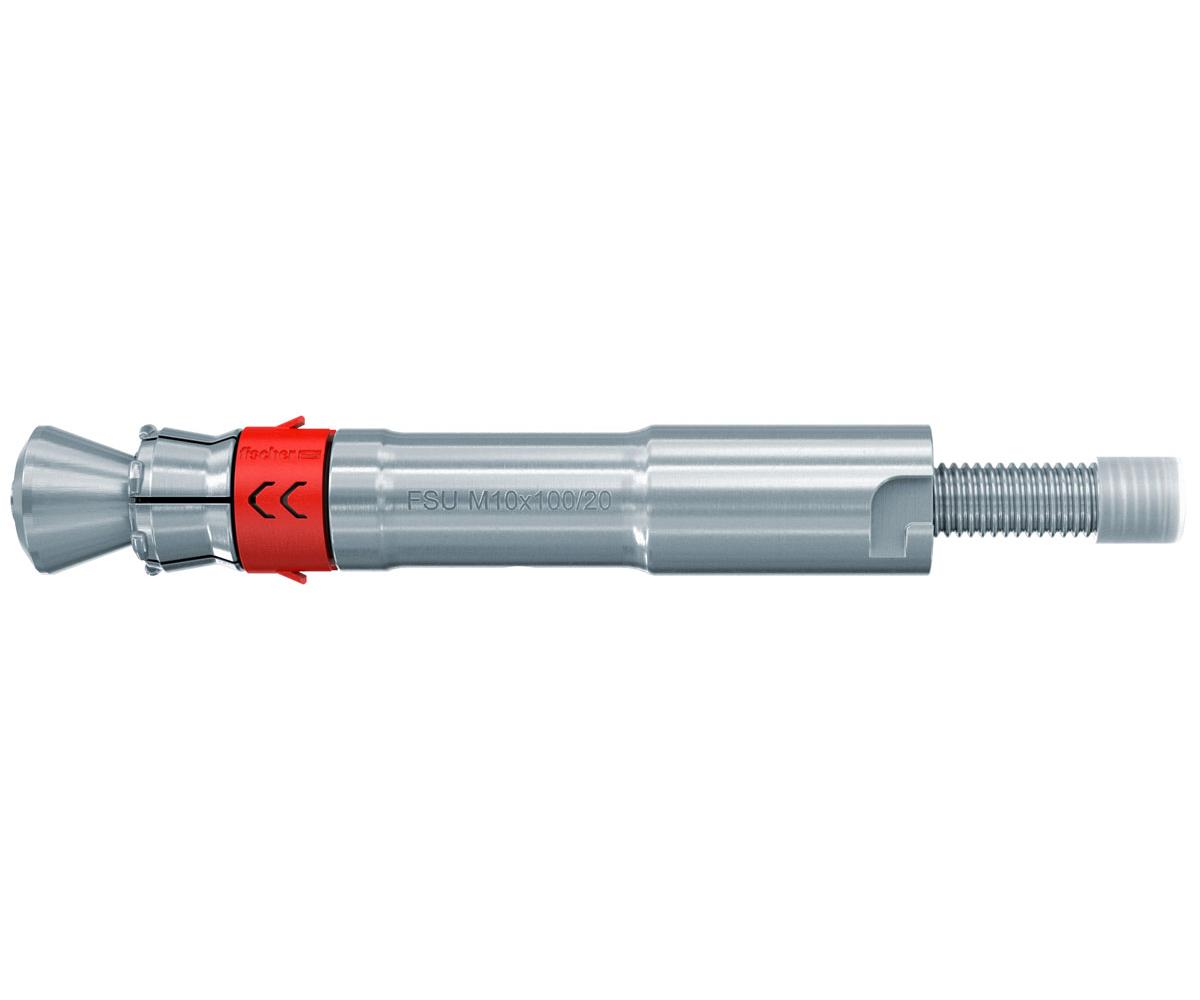

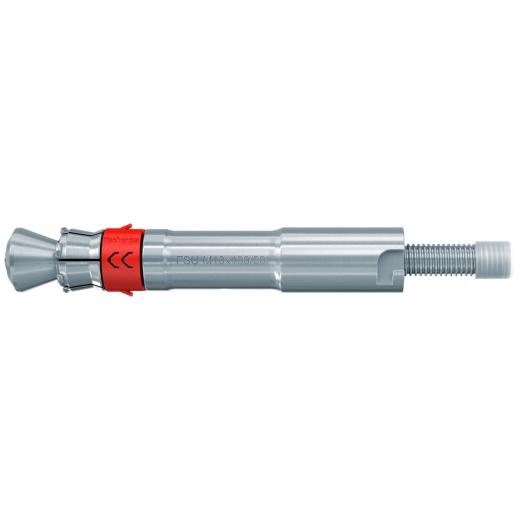

fischer Hinterschnittanker FSU M10 x 100/20 | 10 Stück

Der fischer Hinterschnittanker FSU ist ein selbstschneidender Hinterschnittanker aus galvanisch verzinktem Stahl für Anwendungen, bei denen höchste Lasten und Sicherheiten gefordert werden (z.B. schwerer Stahl-Anlagenbau, Kernkraftwerke, Öl & Gas Industrie). Der Hinterschnittanker eignet sich ideal für Schwerlastbefestigungen, um Stahlkonstruktionen, schwere Rohrleitungen und Industriemaschinen im Innenbereich in gerissenem und ungerissenem Beton zu verankern. Der FSU wird in der Vorsteckmontage mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt. Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung. Dies sorgt für maximale Sicherheit auch bei großen Rissbreiten in seismischen Gebieten. Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.

Vorteile

• Der perfekte Formschluss im Hinterschnitt garantiert die Aufnahme hoher Lasten (Kopfbolzentheorie) für Anwendungen mit höchstem Sicherheitsniveau.
• Sechs robuste Schneidezähne und das Prinzip des Selbsthinterschneidens ermöglichen präzises und kraftvolles Setzen im Beton und damit eine einfache und schnelle Montage.
• Das Kunststoffelement des FSU verhindert ein Herausfallen des Ankers aus dem Bohrloch und ermöglicht eine einfache und sichere Überkopfmontage.
• Die geringen Spreizkräfte des FSU ermöglichen geringe Rand- und Achsabstände und bieten bei sämtlichen Anwendungen höchste Flexibilität.
• Die Setztiefenmarkierungen am Anker und Setzwerkzeug (FSU-ST) gewährleisten eine schnelle optische Montagekontrolle und sorgen für zusätzliche Sicherheit und Montagekomfort.
• Der verfügbare DMC-Code zur eindeutigen Identifizierung und Auslesung von Produktdaten auf dem Anker bietet die Möglichkeit zur flexiblen und genauen Datentransparenz und -speicherung. Der Code kann mit der fischer PRO App gescannt werden.

Anwendungen

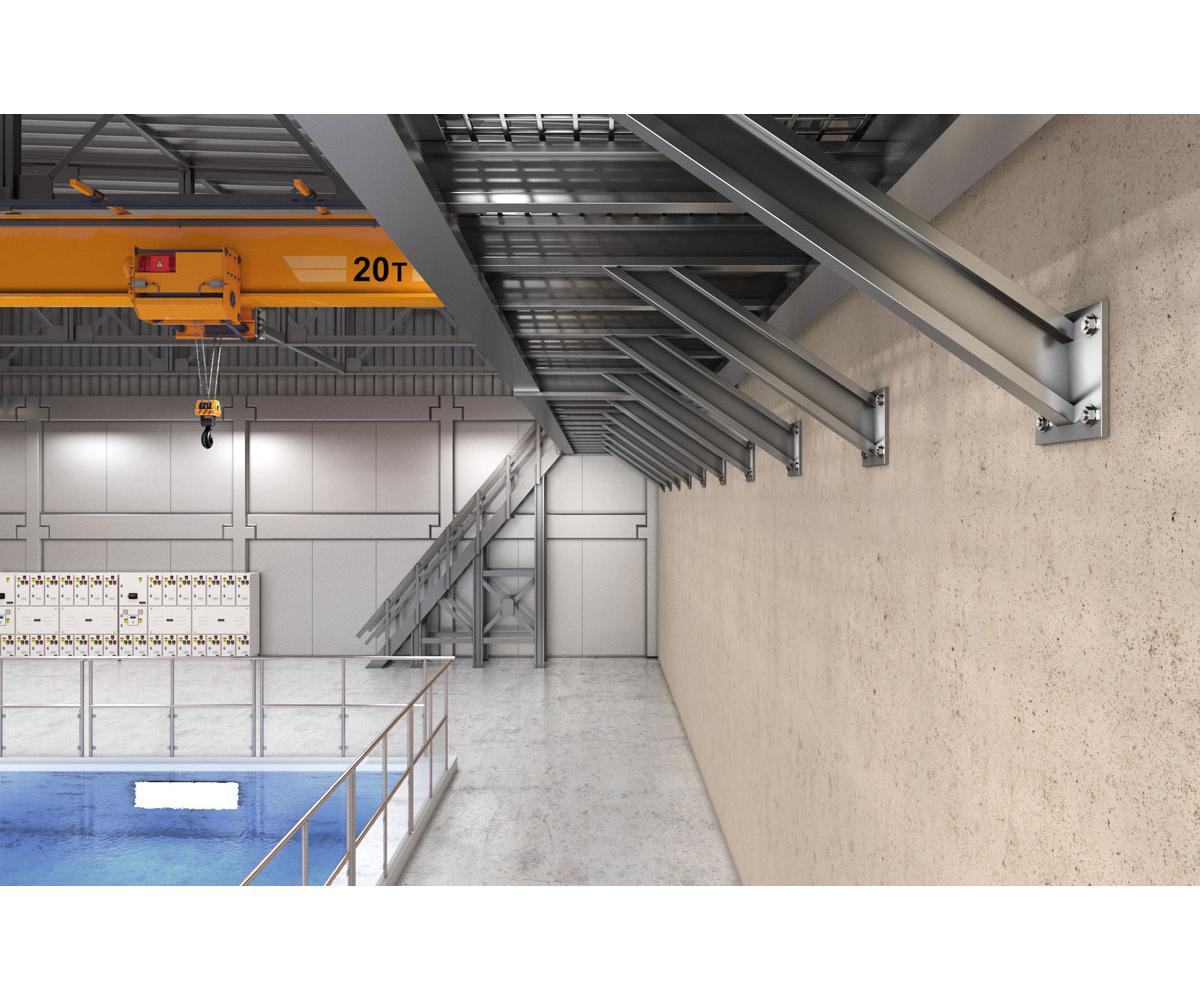

• Schwerlastbefestigungen
• Stahlkonstruktionen

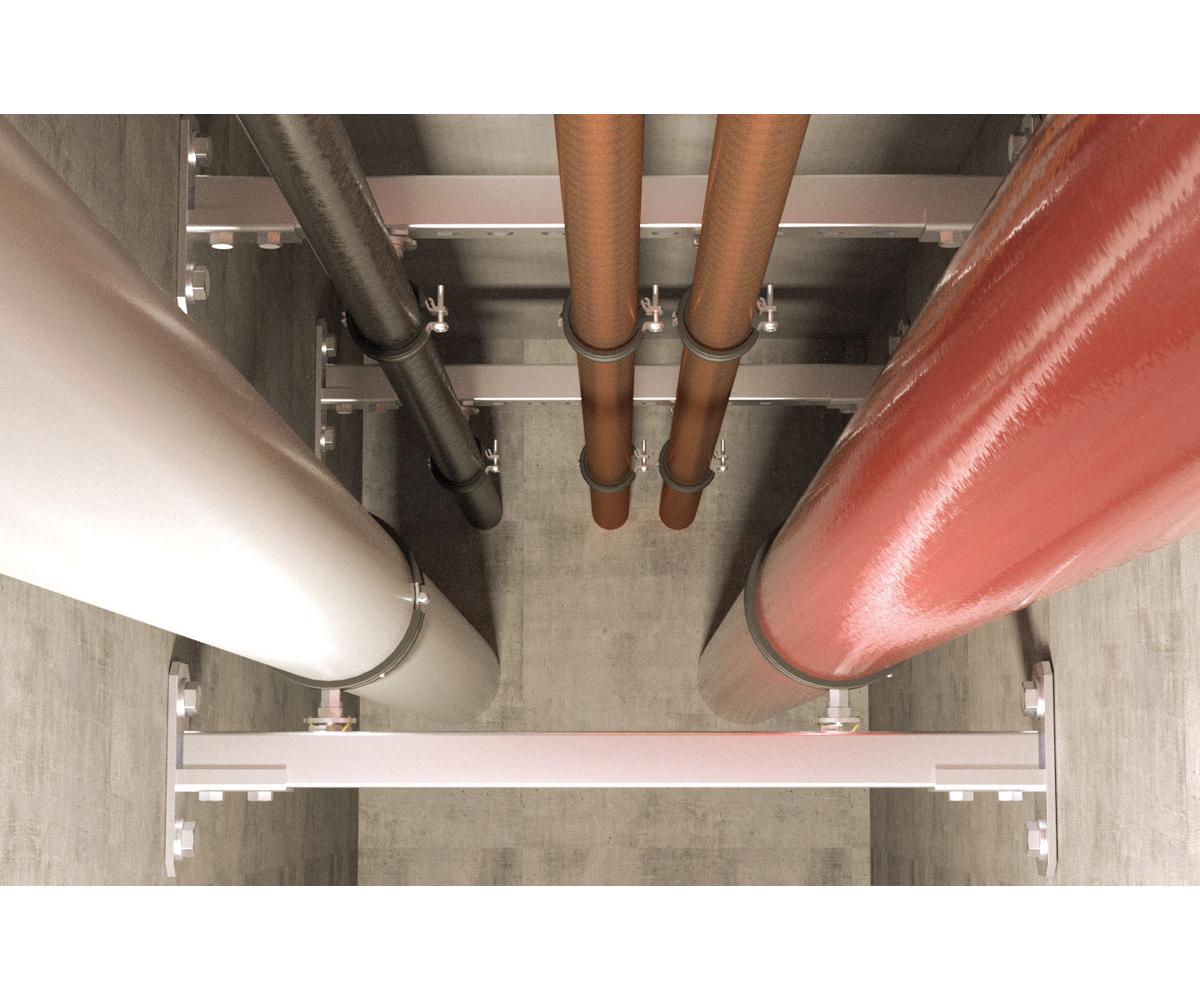

• Rohrleitungen
• Lüftungskanäle
• Kabeltrassen
• Industriemaschinen
• Aufzugsschienen

BaustoffeZugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen

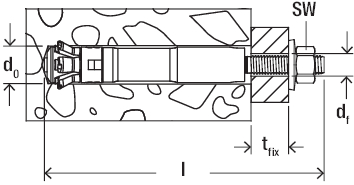

Produkteigenschaften:
Ankerlänge: 150 [mm]
Bohrernenndurchmesser: 20 [mm]
Bohrlochdurchm. im Anbauteil: 12 [mm]
Material: Galvanisch verzinkter Stahl
Gewinde: M10
Max. Bohrlochdurchm. im Anbauteil: 12 [mm]
Max. Dicke des Anbauteils: 20 [mm]
Schlüsselweite: 17 [mm]
Seismic-Zulassung: C1 / C2
Zugehöriger Bohrer FSU-SD: 20 x 100
Zugehöriges Setzwerkzeug: FSU-ST M10
Produkttyp: Hinterschnittanker

Montageanleitung
